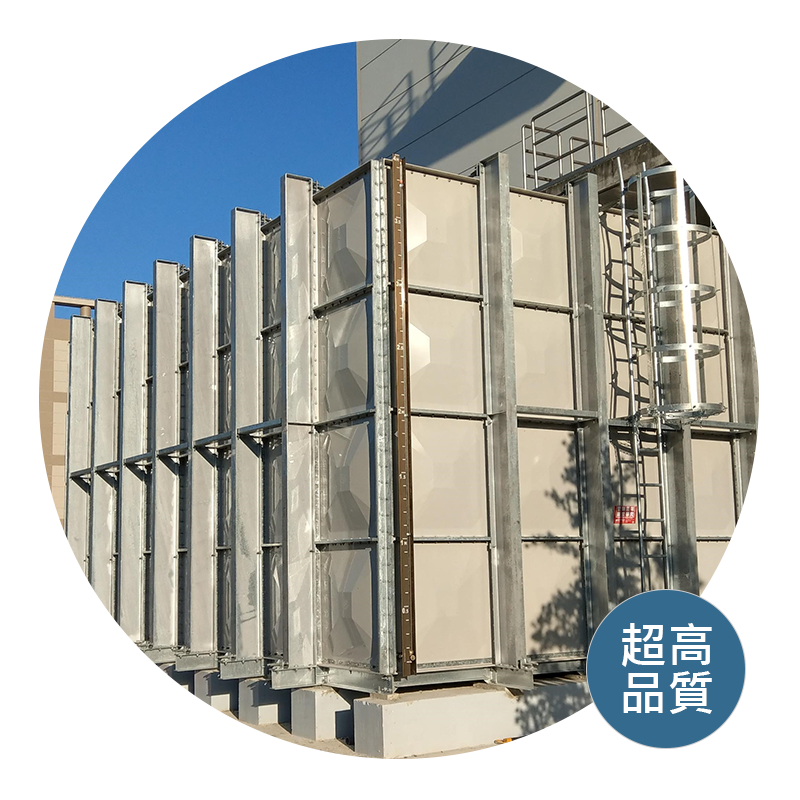

GRP / FRP 組合式水箱
GRP / FRP Sectional Water Tank
產品優點 / 特點：
- 1使用年限比傳統RC水箱長，至少可耐用20年以上。
- 2板片為光滑面，水箱不透光，可防止藻類和細菌的成長，確保水質衛生乾淨。
- 3GRP/FRP材質具卓越的耐腐蝕性能，優異的強度和鋼性，可抗長年UV輻射和氣候侵蝕。
- 4板片和組件都通過嚴格的質量檢討和測試。
- 5耐震設計，GRP/FRP基本耐震為7級地震的1.5倍、最高可達2.0G
- 6板面的設計為模組化，可適應各種空間大小和形狀要求。組立快速，不需特別技術人員，可減少工時，且便於裝卸、運輸、安裝和維修。
- 7比起傳統RC工法水箱輕，可減少補強鋼構成本費用。
- 8純螺絲組立，現場不需動火，可避免工安事件的發生。
- 9可以配合現場管路，在現場時組立開孔。
- 10特殊設計之外部補強支架結構，使內部空間完整便於人員清洗、檢修作業。
設計標準
Design Standards
| 標準 | 新加坡SS245:1995規格，等同於英國BS7491:1994規格和BS13280:2001規格，符合CNS13023標準 |
|---|---|
| 材料 | 樹脂：不飽和聚酯樹脂，符合BS3532規格。 玻纖：低鹼玻纖，符合JIS R3411至R3417或BS3396，BS3496和BS3749規格 |
| 生產過程 | SMC高溫壓縮成型 |
| 加強配件 | 外補強：外部熱浸鍍鋅鋼 內補強：無(2M高及以下) 頂板支柱：PVC管支柱 |
| 止水帶 | PVC發泡帶 |
| 螺絲配件 | 熱浸鍍鋅鋼鐵材質 選配不鏽鋼SS304或SS316材質 |
| 爬梯 | 外爬梯：熱浸鍍鋅鋼鐵梯或鋁梯 內爬梯：GRP梯 / PVC梯 |
| 水位指標 | 選配透明管型水位指標 |
| 管口安裝平板 | 用於安裝法蘭以連接水管 |

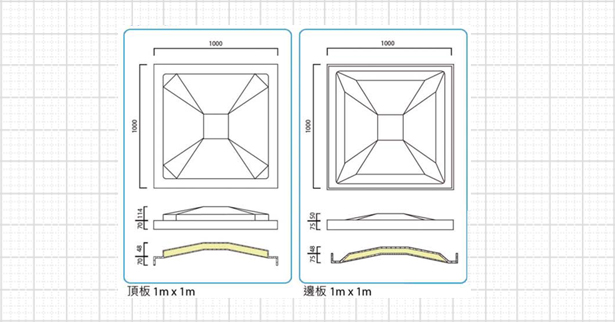

板片設計
底板
頂板
平板
人孔
側板
側板
側板
保溫板
板片性能
| 性質 | PIPECO GRP性能 | 標準性質SS245：1995規格 |
|---|---|---|
| 抗張強度(MN/m2) | 102 | >70(min) |
| 繞曲強度(MN/m2) | 225 | >100(min) |
| 繞曲模係數(MN/m2) | 17172 | >6000(min) |
| 玻纖含量(%) | 39 | >25(min) |
| 巴氏硬度計 | 50 | >30(min) |
| 吸水率(%) | 0.5 | 1.0(max) |
PIPECO保溫板
PIPECO保溫板以25-50mm的硬質聚氨酯泡沫塑料封裝，可以讓水箱內的水在極端的溫度條件下保持所需的溫度，並且防止結露。

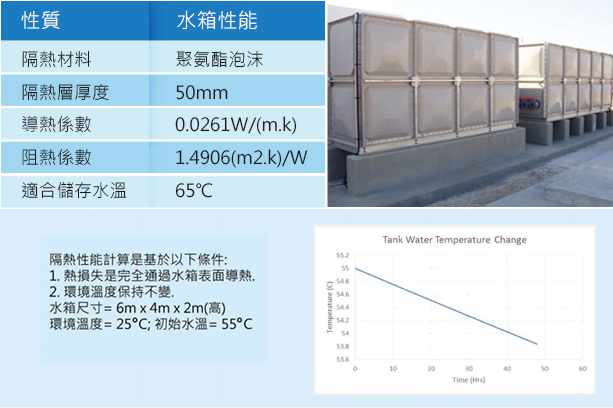

PIPECO保溫板技術資料

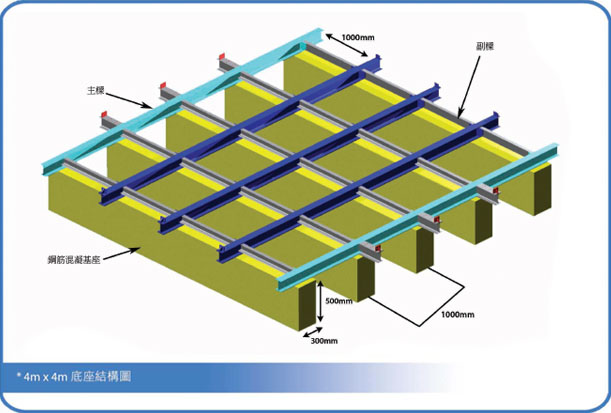

基座規格
*PIPECO保留基礎架台設計的權力。
PIPECO建議使用如下為理想的混泥土基座標準：
300(寬)毫米×500毫米(高)，全部基墩座水平偏差率在3mm以內。

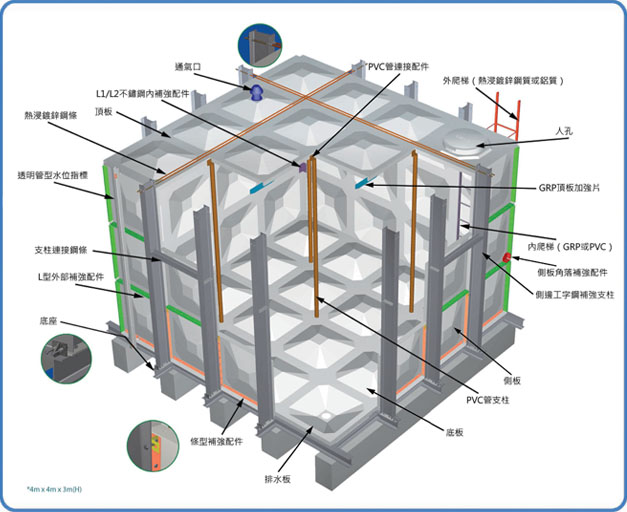

水箱結構
主要部件
- 頂部
- 側板
- 底板
- 排水板
外補強配件
- L型外部補強配件
- 水箱邊角補強配件
- 側板角落補強配件
- 條型補強配件
- 鋼條外部補強板
內補強配件
- PVC管支柱
- PVC管連接配件
- 不銹鋼鋼條
- GRP頂板加強片
- L1/L2不鏽鋼內部補強配件
附帶部件
- 人孔
- 通氣口
- 透明管型水位指標
- 內爬梯
- 外爬梯
